Глубиномеры индикаторные INSIZE Госповерка

Глубиномеры индикаторные INSIZE предназначены для измерений глубины элементов деталей, а также глубины и ширины пазов, выемок и уступов.

Номер в Госреестре: 93825-24

Цена: по запросу

Оставить заявку

Принцип действия глубиномера основан на измерении разности показаний по отсчетному устройству между начальным (нулевым) показанием, настроенным по концевым мерам длины, цилиндрической детали или поверочной плите, и показанием отсчетного устройства при установке измерительного наконечника на измеряемую поверхность.

Глубиномеры состоят из основания с опорной измерительной поверхностью и установленного в него отсчетного устройства - индикатор часового типа или цифровое отсчетное устройство. Круговая шкала индикаторов часового типа вращается посредством подвижного ободка и оснащена передвижными указателями пределов поля допуска и стопорным винтом. Измерительный стержень отсчетного устройства имеет резьбовое отверстие, позволяющее использовать сменные измерительные наконечники различной конфигурации.

Глубиномеры изготавливаются следующих моделей:

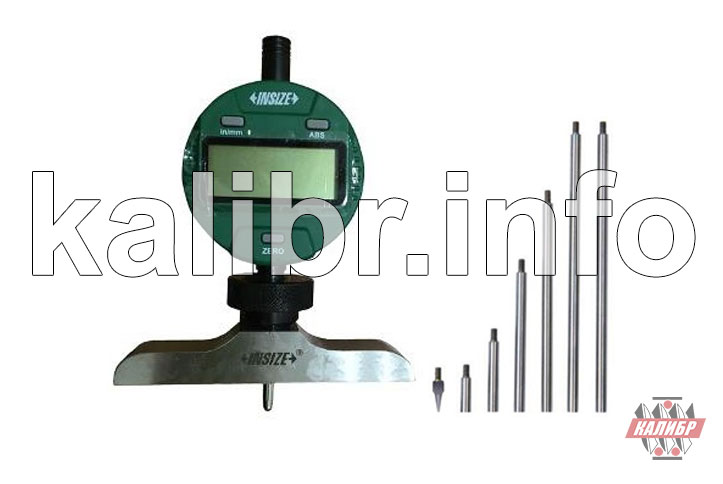

• 2141 – с цифровым отсчетным устройством, с прямоугольной плоской опорной измерительной поверхностью основания, со сферическим и игольчатым сменными измерительными наконечниками, а также с комплектом сменных удлинительных стержней;
• 2142 – с цифровым отсчетным устройством, с круглой плоской опорной измерительной поверхностью основания и с игольчатым съемным измерительным наконечником;
• 2143 – с цифровым отсчетным устройством, с двусторонне скошенной опорной измерительной поверхностью основания и с игольчатым съемным измерительным наконечником;
• 2145 – с цифровым отсчетным устройством, с прямоугольной плоской опорной измерительной поверхностью основания, с плоским съемным измерительным наконечником, а также с комплектом сменных удлинительных стержней. На цилиндрической поверхности плоского измерительного наконечника находится измерительный щуп диаметром 1 мм, расположенный под углом 90° к оси измерения, и предназначенный для измерений ширины пазов в труднодоступных местах.
• 2182 – с цифровым отсчетным устройством, с V-образной опорной измерительной поверхностью  основания  и  с  игольчатым  съемным  измерительным  наконечником. Применяются для измерений глубины пазов и выемок, расположенных на наружной поверхности цилиндрических деталей;
• 2189 – с индикатором часового типа, с V-образной опорной измерительной поверхностью основания и с игольчатым съемным измерительным наконечником. Применяются для измерений глубины пазов, расположенных на наружной поверхности цилиндрических деталей;
• 2341 – с индикатором часового типа, с прямоугольной плоской опорной измерительной поверхностью основания и со сферическим и игольчатым сменными измерительными наконечниками;
• 2342 – с индикатором часового типа, с прямоугольной плоской опорной измерительной поверхностью основания, со сферическим и игольчатым сменными измерительными наконечниками, а также с комплектом сменных удлинительных стержней;
• 2343 – с индикатором часового типа, с круглой плоской опорной измерительной поверхностью основания и с игольчатым съемным измерительным наконечником.
  Глубиномеры отличаются между собой внешним видом, метрологическими и техническими характеристиками.



Технические характеристики:

Основные метрологические характеристики глубиномеров с цифровым отсчетным устройством

Модель	Модификация	Диапазон измерений глубиномера, мм	Отсчетное устройство		Пределы допускаемой абсолютной погрешности, мкм
			Диапазон измерений, мм	Шаг дискретности, мм
2141	2141-201А	от 0 до 300	от 0 до 12,7	0,01	±20
	2141-202А
	2141-301	от 0 до 300	от 0 до 12,7	0,001	±5
	2141-302
2142	2142-101	от 0 до 12,7	от 0 до 12,7	0,01	±20
	2142-102
	2142-301	от 0 до 12,7	от 0 до 12,7	0,001	±5
	2142-302
2143	2143-101	от 0 до 12,7	от 0 до 12,7	0,01	±20
2145	2145-201	от 0 до 85	от 0 до 12,7	0,01	±20
	2145-202
	2145-301	от 0 до 85	от 0 до 12,7	0,001	±5
	2145-302
2182	2182-25	от 0 до 25,4	от 0 до 25,4	0,01	±20



Основные метрологические характеристики глубиномеров с индикатором часового типа

Модель	Модификация	Диапазон измерений глубиномера, мм	Отсчетное устройство		Пределы допускаемой абсолютной погрешности, мкм
			Диапазон измерений, мм	Цена деления, мм
2341	2341-101А	от 0 до 10	от 0 до 10	0,01	±17
2342	2342-201	от 0 до 300	от 0 до 30	0,01	±30
	2342-202
2343	2343-101	от 0 до 10	от 0 до 10	0,01	±17
	2343-102
2189	2189-30	от 0 до 30	от 0 до 30	0,01	±30
