Индикаторы часового типа ИЧ и ИЧЦ торговой марки SHAN Госповерка

Индикаторы часового типа ИЧ и ИЧЦ торговой марки SHAN предназначены для абсолютных и относительных измерений линейных размеров, контроля отклонений от заданной геометрической формы, а также взаимного расположения поверхностей.

Номер в Госреестре: 69468-17

Цена: по запросу

Оставить заявку

Принцип действия индикаторов ИЧ и ИЧЦ основан на преобразовании линейного перемещения измерительного стрежня, осуществляемые параллельно шкале, в пропорциональные угловые перемещения стрелки отсчетного устройства (для индикаторов ИЧ) или в пропорциональные изменения напряжения в электрической схеме блока индикации (для индикаторов ИЧЦ).

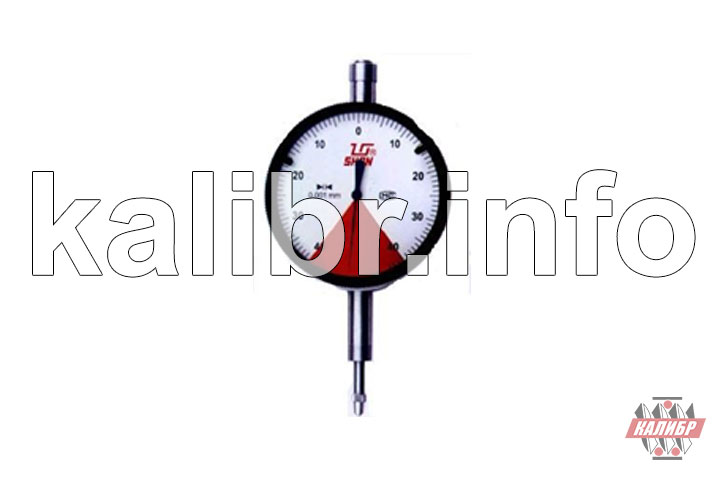

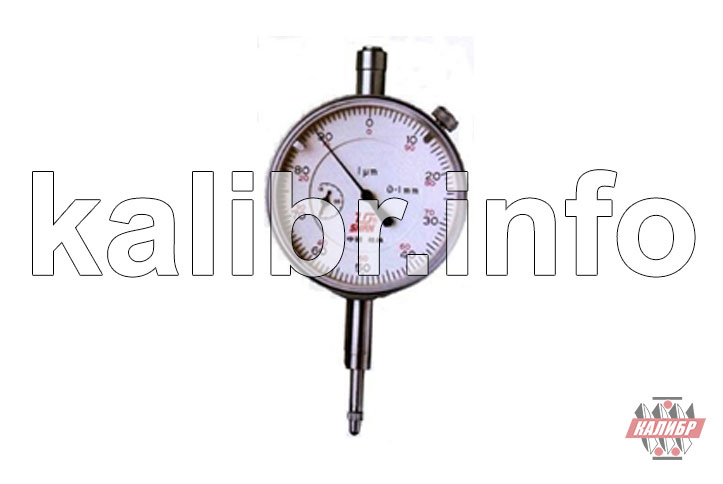

Индикаторы ИЧ с отсчетом по круговой шкале представляют собой корпус с передаточным механизмом, шкалой, стрелкой и измерительным стержнем. Круговая шкала вращается посредством подвижного ободка. Индикаторы ИЧ изготавливаются с малым диапазоном измерений или многооборотные.

Передаточный механизм - это устройство, которое преобразует малые линейные перемещения измерительного стержня, осуществляемые параллельно шкале, в пропорциональные угловые перемещения стрелки отсчетного устройства.

Индикаторы ИЧЦ с цифровым отсчетным устройством представляют собой устройство, которое преобразует малые линейные перемещения измерительного стержня, осуществляемое параллельно шкале, в пропорциональное изменение напряжения в электрической схеме блока цифровой индикации.

Результаты измерений выводятся на жидкокристаллический экран передней панели индикаторов.

В корпус индикаторов ИЧЦ встроены кнопки, с помощью которых осуществляется ряд специальных функций, таких как включение/выключение индикатора (OFF/ON), установки нуля (ZERO), выбор абсолютных или относительных измерений (ABS), выбора режима единиц измерений мм/дюйм (mm/in) и др.

Питание индикаторов ИЧЦ осуществляется от встроенного источника питания. Индикаторы ИЧ и ИЧЦ изготавливаются следующих моделей:

• 596 – индикаторы ИЧ с малым диапазоном измерений;
• 510, 510D, 512, 514, J514, 514D, 515D, 516, 518, 519, 520, 522, 524, 526, 538, 538D, 539, 539D, 551D – индикаторы ИЧ многооборотные;
• 540, 540A, 541, 544, 545, 546, 546A, 546D – индикаторы ИЧЦ

Индикаторы ИЧ могут изготавливаться с регулируемым полем допуска. Индикаторы ИЧ и ИЧЦ могут комплектоваться ушком для крепления.

Индикаторы ИЧ и ИЧЦ отличаются между собой диапазонами измерений, ценой деления (шагом дискретности), длиной измерительного стержня, диаметром циферблата, внешним видом.



Технические характеристики:

Модификация	Диапазон измерений, мм	Цена деления, мм	Наибольшая алгебраическая разность погрешностей при прямом или обратном ходе измерительного стержня, мкм			Диаметр индикатора, мм
			на любом участке диапазона измерений, мм		на всем диапазоне измерений
			0,1	1
538-050 538D-050 539-050 539D-050	От 0 до 3	0,01	6	10	14	56
538-051 538D-051 539-051 539D-051	От 0 до 5	0,01	6	10	16	56
538-053 538D-053 539-053 539D-053	От 0 до 10	0,01	6	10	20	56
J514-063	От 0 до 5	0,01	6	10	12	57
J514-061	От 0 до 10	0,01	6	10	15	57
510-060 512-060 514-060 516-060 518-060 520-060 522-060 524-060 526-060	От 0 до 3	0,01	6	10	14	57
510-061 512-061 514-061 516-061 518-061 520-061 522-061 524-061 526-061	От 0 до 5	0,01	6	10	16	57
510-063 512-063 514-063 516-063 518-063 520-063 522-063 524-063 526-063	От 0 до 10	0,01	6	10	20	57
512-040 512-140	От 0 до 3	0,01	6	10	14	42
512-041 512-141	От 0 до 5	0,01	6	10	16	42
512-043 512-143	От 0 до 10	0,01	6	10	20	42
515D-067	От 0 до 25	0,01	6	10	25	60
515D-068	От 0 до 50	0,01	10	15	40	60
515D-069	От 0 до 100	0,01	15	20	50	60
519-066	От 0 до 25	0,01	6	10	25	60
510-088	От 0 до 50	0,01	10	15	40	80
512-083	От 0 до 10	0,01	6	10	20	80
514D-088	От 0 до 50	0,01	10	15	40	80
514D-089	От 0 до 100	0,01	15	20	50	80
