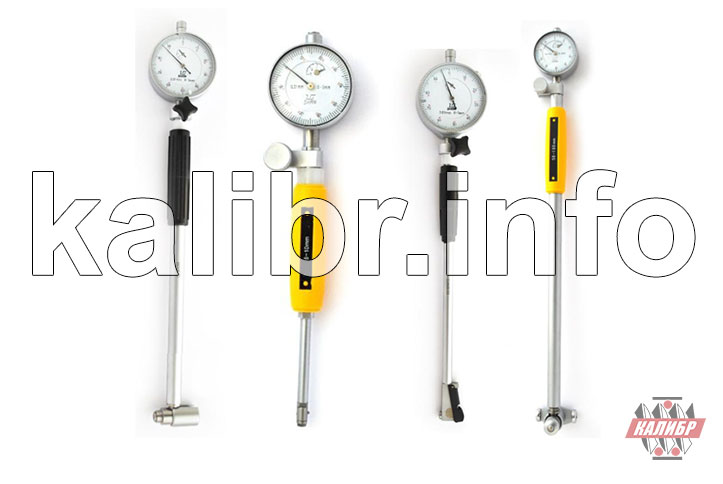

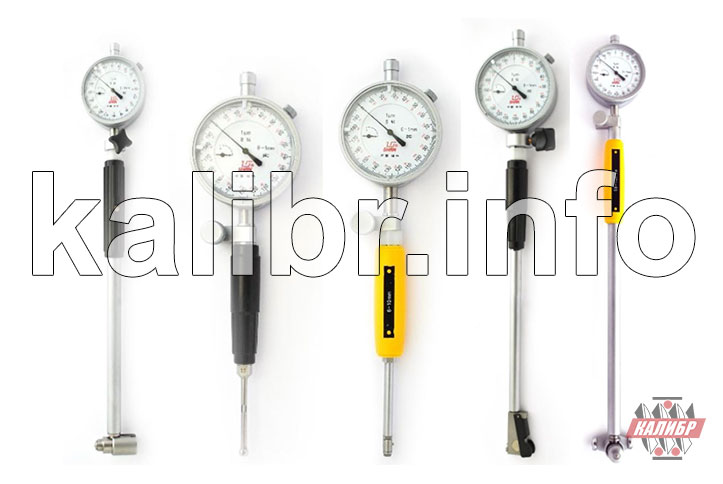

Нутромеры индикаторные торговой марки SHAN Госповерка
Нутромеры индикаторные торговой марки SHAN предназначены для контактных измерений внутренних диаметров сквозных и глухих отверстий относительным методом, а также расстояний между плоскопараллельными поверхностями.
Номер в Госреестре: 74398-19
Цена: по запросу
Оставить заявку
Принцип действия основан на преобразовании взаимного перемещения измерительных наконечников нутромеров в значение внутреннего диаметра измеряемой детали.
Нутромеры изготавливаются следующих исполнений:
- с измерительными наконечниками цангового типа;
- с подвижным измерительным стержнем и центрирующим мостиком;
- с подвижным измерительным стержнем без центрирующего мостика.
Нутромеры состоят из ручки-держателя, отсчетного устройства и измерительной головки.
В состав измерительной головки входят:
- измерительные наконечники, которые раздвигаются за счет цангового механизма (для исполнения с измерительными наконечниками цангового типа). Нутромеры этого исполнения изготавливаются с верхним пределом диапазона измерений до 6 мм включительно;
- центрирующий мостик, подвижный измерительный стержень, оснащенный твердым сплавом и сменный неподвижный измерительный стержень, оснащенный шариковым наконечником, а также удлиняющие шайбы. При этом неподвижные измерительные стержни и удлиняющие шайбы являются сменными. Нутромеры этого исполнения изготавливаются нижним пределом диапазона измерений от 10 мм (нутромеры без центрирующего мостика от 6 мм).
Измерение нутромером происходит двухточечным контактом с измеряемой поверхностью относительным методом. Измерение требуемого размера обеспечивается с помощью одного из входящих в комплект сменных стержней. Настройка производится по установочным кольцам или блокам концевых мер длины с боковиками.
Механизм нутромера представляет собой сочетание рычажной передачи, которая передает перемещение подвижного измерительного стержня к отсчетному устройству.
Нутромеры комплектуются индикаторами часового типа ИЧ и ИЧЦ торговой марки "SHAN" (рег. № 69468-17).
Нутромеры изготавливаются следующих модификаций:
- НИ – нутромеры индикаторные с ценой деления 0,01 мм;

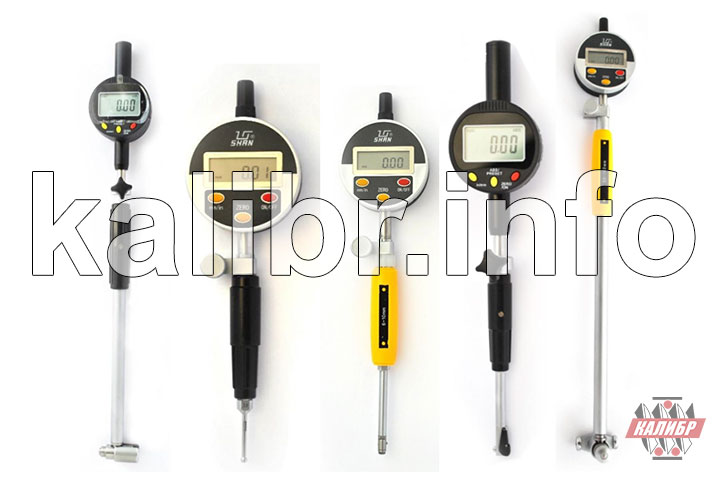

- НИ Ц – нутромеры индикаторные с цифровым отсчетным устройством с шагом дискретности 0,01 мм;
- НИ-ПТ – нутромеры индикаторные с ценой деления 0,001мм, 0,002 и 0,005 мм;
- НИ Ц-ПТ – нутромеры индикаторные с цифровым отсчетным устройством с шагом дискретности 0,001 мм, 0,002 мм и 0,005 мм.
Технические характеристики:
| Моди-фика-ция |
Диапазон измерений, мм |
Цена деления (шаг дискрет-ности), мм |
Переме-щение измери-тельного стержня, мм, не менее |
Размах показаний (повторя-емость), мкм, не более |
Предел допускаемой абсолютной погрешности центри-рования,мкм |
Предел допускаемой абсолютной погрешности измерений нутромера с отсчетным устройством*, мкм |
| НИ |
От 3 до 4 |
0,01 |
0,3 |
3 |
3 |
12 |
| От 3 до 6 |
0,01 |
0,3 |
3 |
3 |
12 |
| От 4 до 6 |
0,01 |
0,5 |
3 |
3 |
12 |
| От 6 до 10 |
0,01 |
0,6 |
3 |
3 |
12 |
| От 10 до 18 |
0,01 |
0,8 |
3 |
3 |
12 |
| От 18 до 35 |
0,01 |
1,0 |
3 |
3 |
15 |
| От 18 до 50 |
0,01 |
1,0 |
3 |
3 |
15 |
| От 35 до 50 |
0,01 |
1,2 |
3 |
3 |
15 |
| От 50 до 100 |
0,01 |
1,6 |
3 |
3 |
18 |
| От 50 до 150 |
0,01 |
1,6 |
3 |
3 |
18 |
| От 50 до 160 |
0,01 |
1,6 |
3 |
3 |
18 |
| От 100 до 160 |
0,01 |
1,6 |
3 |
3 |
18 |
| От 150 до 250 |
0,01 |
1,6 |
3 |
3 |
18 |
| От 160 до 250 |
0,01 |
1,6 |
3 |
3 |
18 |
| От 250 до 450 |
0,01 |
1,6 |
3 |
3 |
22 |
| От 450 до 700 |
0,01 |
1,6 |
5 |
5 |
25 |
| От 700 до 1000 |
0,01 |
1,6 |
5 |
5 |
25 |
| НИ-Ц |
От 3 до 4 |
0,01 |
0,3 |
10 |
10 |
20 |
| От 3 до 6 |
0,01 |
0,3 |
10 |
10 |
20 |
| От 4 до 6 |
0,01 |
0,5 |
10 |
10 |
20 |
| От 6 до 10 |
0,01 |
0,6 |
10 |
10 |
20 |
| От 10 до 18 |
0,01 |
0,8 |
10 |
10 |
20 |
| От 18 до 35 |
0,01 |
1,0 |
10 |
10 |
20 |
| От 18 до 50 |
0,01 |
1,0 |
10 |
10 |
20 |
| От 35 до 50 |
0,01 |
1,2 |
10 |
10 |
20 |
| От 50 до 100 |
0,01 |
1,6 |
10 |
10 |
20 |
| От 50 до 150 |
0,01 |
1,6 |
10 |
10 |
20 |
| От 50 до 160 |
0,01 |
1,6 |
10 |
10 |
20 |
| От 100 до 160 |
0,01 |
1,6 |
10 |
10 |
20 |
| От 150 до 250 |
0,01 |
1,6 |
10 |
10 |
20 |
| От 160 до 250 |
0,01 |
1,6 |
10 |
10 |
20 |
| От 250 до 450 |
0,01 |
1,6 |
10 |
10 |
30 |
| От 450 до 700 |
0,01 |
1,6 |
20 |
20 |
30 |
| От 700 до 1000 |
0,01 |
1,6 |
20 |
20 |
30 |
| НИ-ПТ |
От 3 до 4 |
0,001 |
0,3 |
2 |
2 |
4 |
| 0,002 |
3 |
3 |
6 |
| 0,005 |
5 |
5 |
10 |
| От 3 до 6 |
0,001 |
0,3 |
2 |
2 |
4 |
| 0,002 |
3 |
3 |
6 |
| 0,005 |
5 |
5 |
10 |
| От 4 до 6 |
0,001 |
0,5 |
2 |
2 |
4 |
| 0,002 |
3 |
3 |
6 |
| 0,005 |
5 |
5 |
10 |
| От 6 до 10 |
0,001 |
0,6 |
2 |
2 |
6 |
| 0,002 |
3 |
3 |
8 |
| 0,005 |
5 |
5 |
10 |
| От 10 до 18 |
0,001 |
0,6 |
2 |
2 |
6 |
| 0,002 |
3 |
3 |
8 |
| 0,005 |
5 |
5 |
10 |
| От 18 до 35 |
0,001 |
0,6 |
2 |
2 |
6 |
| 0,002 |
3 |
3 |
8 |
| 0,005 |
5 |
5 |
10 |
| От 18 до 50 |
0,001 |
0,6 |
2 |
2 |
6 |
| 0,002 |
3 |
3 |
8 |
| 0,005 |
5 |
5 |
10 |
| От 35 до 50 |
0,001 |
0,8 |
2 |
2 |
6 |
| 0,002 |
3 |
3 |
8 |
| 0,005 |
5 |
5 |
10 |
| От 50 до 100 |
0,001 |
0,8 |
3 |
3 |
8 |
| 0,002 |
4 |
4 |
10 |
| 0,005 |
5 |
5 |
15 |
| От 50 до 150 |
0,001 |
0,8 |
3 |
3 |
8 |
| 0,002 |
4 |
4 |
10 |
| 0,005 |
5 |
5 |
15 |
| От 50 до 160 |
0,001 |
0,8 |
3 |
3 |
8 |
| 0,002 |
4 |
4 |
10 |
| 0,005 |
5 |
5 |
15 |
| От 100 до 160 |
0,001 |
0,8 |
3 |
3 |
8 |
| 0,002 |
4 |
4 |
10 |
| 0,005 |
5 |
5 |
15 |
| От 150 до 250 |
0,001 |
0,8 |
3 |
3 |
8 |
| 0,002 |
4 |
4 |
10 |
| 0,005 |
5 |
5 |
15 |
| От 160 до 250 |
0,001 |
0,8 |
3 |
3 |
8 |
| 0,002 |
4 |
4 |
10 |
| 0,005 |
5 |
5 |
15 |
| НИ Ц-ПТ |
От 3 до 4 |
0,001 |
0,3 |
2 |
2 |
4 |
| 0,002 |
4 |
4 |
6 |
| 0,005 |
5 |
5 |
10 |
| От 3 до 6 |
0,001 |
0,3 |
2 |
2 |
4 |
| 0,002 |
4 |
4 |
6 |
| 0,005 |
5 |
5 |
10 |
| От 4 до 6 |
0,001 |
0,5 |
2 |
2 |
4 |
| 0,002 |
4 |
4 |
6 |
| 0,005 |
5 |
5 |
10 |
| От 6 до 10 |
0,001 |
0,6 |
2 |
2 |
6 |
| 0,002 |
4 |
4 |
8 |
| 0,005 |
5 |
5 |
10 |
| От 10 до 18 |
0,001 |
0,6 |
2 |
2 |
6 |
| 0,002 |
4 |
4 |
8 |
| 0,005 |
5 |
5 |
10 |
| От 18 до 35 |
0,001 |
0,6 |
2 |
2 |
6 |
| 0,002 |
4 |
4 |
8 |
| 0,005 |
5 |
5 |
10 |
| От 18 до 50 |
0,001 |
0,6 |
2 |
2 |
6 |
| 0,002 |
4 |
4 |
8 |
| 0,005 |
5 |
5 |
10 |
| От 35 до 50 |
0,001 |
0,8 |
2 |
2 |
6 |
| 0,002 |
4 |
4 |
8 |
| 0,005 |
5 |
5 |
10 |
| От 50 до 100 |
0,001 |
0,8 |
3 |
2 |
8 |
| 0,002 |
4 |
4 |
10 |
| 0,005 |
5 |
5 |
20 |
| От 50 до 150 |
0,001 |
0,8 |
3 |
2 |
8 |
| 0,002 |
4 |
4 |
10 |
| 0,005 |
5 |
5 |
20 |
| От 50 до 160 |
0,001 |
0,8 |
3 |
3 |
8 |
| 0,002 |
4 |
4 |
10 |
| 0,005 |
5 |
5 |
20 |
| От 100 до 160 |
0,001 |
0,8 |
3 |
3 |
8 |
| 0,002 |
4 |
4 |
10 |
| 0,005 |
5 |
5 |
20 |
| От 150 до 250 |
0,001 |
0,8 |
3 |
3 |
8 |
| 0,002 |
4 |
4 |
10 |
| 0,005 |
5 |
5 |
20 |
| От 160 до 250 |
0,001 |
0,8 |
3 |
3 |
8 |
| 0,002 |
4 |
4 |
10 |
| 0,005 |
5 |
5 |
20 |
* - за абсолютную погрешность принимают сумму наибольших абсолютных значений положительных и отрицательных показаний на любом поверяемом участке диапазона измерений.
