Штангенциркули торговой марки SHAN Госповерка
Штангенциркули торговой марки SHAN предназначены для измерений наружных и внутренних линейных размеров деталей, а также для измерений глубин.
Номер в Госреестре: 62052-15
Цена: по запросу
Оставить заявку
Штангенциркули изготавливаются следующих типов:
- двусторонние с глубиномером;
- двусторонние без глубиномера;
- односторонние.
Штангенциркули изготавливаются с отсчетом по нониусу, с отсчетом по круговой шкале или с цифровым отсчетным устройством.

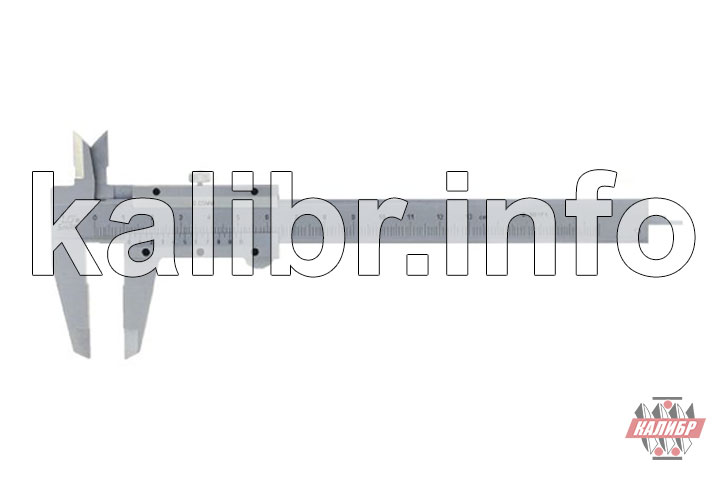

Принцип действия штангенциркулей с отсчетом по нониусу – механический. Отсчет размеров производится методом непосредственной оценки совпадения делений шкалы на штанге с делениями нониуса, расположенного на рамке штангенциркуля. Рамка штангенциркуля может изготавливаться с регулируемым нониусом или моноблоком.

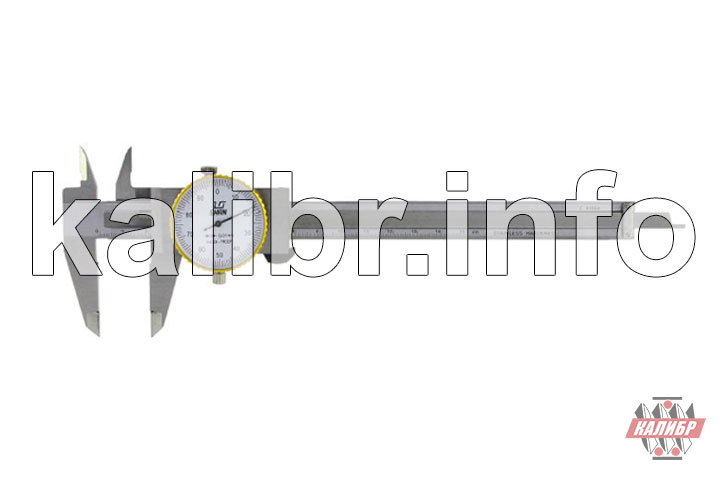

Принцип действия штангенциркуля с отсчетом по круговой шкале – механический. Отсчет размеров производится методом непосредственной оценки по миллиметровым делениям шкалы штанги и по делениям круговой шкалы, встроенной в рамку. Круговая шкала вращается посредством подвижного ободка и блокируется стопорным винтом.
Принцип действия штангенциркулей с отсчетом по цифровому отсчетному устройству – механический с выводом показаний на жидкокристаллический (ЖК) экран цифрового отсчетного устройства. Отсчет размеров производится непосредственно считыванием показаний на ЖК экране цифрового отсчетного устройства, расположенного на рамке штангенциркуля. Также на рамке находятся кнопки включения/выключения штангенциркуля (OFF/ON), установки нуля (ZERO) и выбора режима единиц измерений мм/дюйм (mm/inch). Питание штангенциркулей осуществляется от встроенного источника питания.
Штангенциркули состоят из штанги, рамки, зажимающего элемента, губок с кромочными измерительными поверхностями для измерений внутренних размеров (двусторонние с глубиномером), глубиномера (двусторонние с глубиномером), губок с плоскими измерительными поверхностями для измерений наружных размеров (двусторонние с глубиномером), губок с кромочными измерительными поверхностями для измерений наружных размеров (двусторонние без глубиномера) или без них (односторонние), губок с плоскими и цилиндрическими измерительными поверхностями для измерений наружных и внутренних размеров соответственно (двусторонние без глубиномера и односторонние).
Штангенциркули изготавливаются из инструментальной или нержавеющей стали.
Штангенциркули с верхним пределом измерений свыше 200 мм могут быть оснащены устройством тонкой установки рамки со стопорным винтом.
Технические характеристики:
| Модификация |
Диапазон измерений наружных размеров, мм |
Значение отсчета по нониусу (цена деления круговой шкалы, шаг дискретности цифрового отсчетного устройства), мм |
Размер сдвинутых до соприкосновения губок с цилиндрическими
поверхностями, мм |
| С отсчетом по нониусу двусторонние с глубиномером |
от 0 до 100 |
0,02; 0,05; 0,10 |
– |
| от 0 до 125 |
0,02; 0,05; 0,10 |
– |
| от 0 до 150 |
0,02; 0,05; 0,10 |
– |
| от 0 до 200 |
0,02; 0,05; 0,10 |
– |
| от 0 до 250 |
0,02; 0,05; 0,10 |
– |
| от 0 до 300 |
0,02; 0,05; 0,10 |
– |
| С отсчетом по нониусу двусторонние без глубиномера |
от 0 до 160 |
0,02; 0,05; 010 |
10 |
| от 0 до 200 |
0,02; 0,05; 010 |
10 |
| от 0 до 250 |
0,02; 0,05; 010 |
10 |
| от 0 до 300 |
0,02; 0,05; 010 |
10 |
| от 0 до 400 |
0,02; 0,05; 010 |
10 |
| от 0 до 500 |
0,02; 0,05; 010 |
10; 20 |
| от 0 до 600 |
0,02; 0,05; 010 |
20; 30 |
| от 0 до 630 |
0,02; 0,05; 010 |
20; 30 |
| от 0 до 800 |
0,02; 0,05; 010 |
20; 30 |
| от 0 до 1000 |
0,02; 0,05; 010 |
20; 30 |
| С отсчетом по нониусу односторонние |
от 0 до 400 |
0,05; 0,1 |
10 |
| от 0 до 500 |
0,05; 0,1 |
10; 20 |
| от 0 до 600 |
0,05; 0,1 |
20; 30 |
| от 0 до 630 |
0,05; 0,1 |
20; 30 |
| от 0 до 800 |
0,05; 0,1 |
20; 30 |
| от 0 до 1000 |
0,05; 0,1 |
20; 30 |
| от 0 до 1250 |
0,05; 0,1 |
20; 30 |
| от 0 до 1500 |
0,05; 0,1 |
20; 30 |
| от 0 до 1600 |
0,05; 0,1 |
20; 30 |
| от 0 до 2000 |
0,05; 0,1 |
20; 30 |
| от 0 до 2500 |
0,05; 0,1 |
20; 30 |
| от 0 до 3000 |
0,05; 0,1 |
20; 30 |
| от 0 до 4000 |
0,05; 0,1 |
40 |
| С цифровым отсчетным устройством двусторонние с глубиномером |
от 0 до 100 |
0,01 |
– |
| от 0 до 125 |
0,01 |
– |
| от 0 до 150 |
0,01 |
– |
| от 0 до 200 |
0,01 |
– |
| от 0 до 250 |
0,01 |
– |
| от 0 до 300 |
0,01 |
– |
| С цифровым отсчетным устройством двусторонние без глубиномера |
от 0 до 160 |
0,01 |
10 |
| от 0 до 200 |
0,01 |
10 |
| от 0 до 250 |
0,01 |
10 |
| от 0 до 300 |
0,01 |
10 |
| от 0 до 400 |
0,01 |
10 |
| от 0 до 500 |
0,01 |
10; 20 |
| от 0 до 600 |
0,01 |
20; 30 |
| от 0 до 630 |
0,01 |
20; 30 |
| от 0 до 800 |
0,01 |
20; 30 |
| от 0 до 1000 |
0,01 |
20; 30 |
| С цифровым отсчетным устройством односторонние |
от 0 до 400 |
0,01 |
10 |
| от 0 до 500 |
0,01 |
20; 30 |
| от 0 до 600 |
0,01 |
20; 30 |
| от 0 до 630 |
0,01 |
20; 30 |
| от 0 до 800 |
0,01 |
20; 30 |
| от 0 до 1000 |
0,01 |
20; 30 |
| от 0 до 1250 |
0,01 |
20; 30 |
| от 0 до 1500 |
0,01 |
20; 30 |
| от 0 до 1600 |
0,01 |
20; 30 |
| от 0 до 2000 |
0,01 |
20; 30 |
| от 0 до 2500 |
0,01 |
20; 30 |
| от 0 до 3000 |
0,01 |
20; 30 |
| от 0 до 4000 |
0,01 |
40 |
| С отсчетом по круговой шкале двусторонние с глубиномером |
от 0 до 100 |
0,01; 0,02 |
– |
| от 0 до 125 |
0,01; 0,02 |
– |
| от 0 до 150 |
0,01; 0,02 |
– |
| от 0 до 200 |
0,01; 0,02 |
– |
| от 0 до 250 |
0,01; 0,02 |
– |
| от 0 до 300 |
0,01; 0,02 |
– |
Пределы допускаемой абсолютной погрешности штангенциркулей при измерении наружных размеров
Измеряемая величина, мм |
Пределы допускаемой абсолютной погрешности при измерении наружных размеров, мм, |
| при значении отсчета по нониусу, мм |
с ценой деления круговой шкалы,
мм |
с шагом дискретности цифрового отсчетного
устройства, мм |
| 0,02 |
0,05 |
0,10 |
0,01 |
0,02 |
0,01 |
| от 0 до 70 включ. |
± 0,02 |
± 0,05 |
± 0,10 |
± 0,02 |
± 0,02 |
± 0,02 |
| св. 70 до 150 включ. |
± 0,03 |
± 0,05 |
± 0,10 |
± 0,03 |
± 0,03 |
± 0,03 |
| св. 150 до 200 включ. |
± 0,03 |
± 0,05 |
± 0,10 |
± 0,03 |
± 0,03 |
± 0,03 |
| св. 200 до 300 включ. |
± 0,04 |
± 0,06 |
± 0,10 |
± 0,04 |
± 0,04 |
± 0,04 |
| св. 300 до 500 включ. |
± 0,05 |
± 0,07 |
± 0,10 |
– |
– |
± 0,05 |
| св. 500 до 1000 включ. |
± 0,07 |
± 0,10 |
± 0,15 |
– |
– |
± 0,07 |
| св. 1000 до 1500 включ. |
– |
± 0,16 |
± 0,20 |
– |
– |
± 0,11 |
| св. 1500 до 2000 включ. |
– |
± 0,20 |
± 0,25 |
– |
– |
± 0,14 |
| св. 2000 до 2500 включ. |
– |
± 0,24 |
± 0,30 |
– |
– |
± 0,22 |
| св. 2500 до 3000 включ. |
– |
± 0,31 |
± 0,35 |
– |
– |
± 0,26 |
| св. 3000 до 3500 включ. |
– |
± 0,36 |
± 0,40 |
– |
– |
± 0,30 |
| св. 3500 до 4000 |
– |
± 0,40 |
± 0,45 |
– |
– |
± 0,34 |
Пределы допускаемой абсолютной погрешности при измерении глубины, равной 20 мм
| При значении отсчета по нониусу, мм |
С ценой деления круговой шкалы, мм |
С шагом дискретности цифрового отсчетного устройства, мм |
| 0,02 |
0,05 |
0,10 |
0,01 |
0,02 |
0,01 |
| ± 0,03 |
± 0,05 |
± 0,05 |
± 0,03 |
± 0,03 |
