Штангенциркули специальные торговой марки SHAN Госповерка
Штангенциркули специальные торговой марки SHAN предназначены для измерений канавок на наружных и внутренних поверхностях, проточек, толщины стенок труб, расстояний между осями отверстий малых диаметров, а также для разметки.
Номер в Госреестре: 76551-19
Цена: по запросу
Оставить заявку
Штангенциркули изготавливаются с отсчетом по нониусу или с цифровым отсчетным устройством.
Принцип действия штангенциркулей с отсчетом по нониусу основан на измерении линейных размеров методом непосредственной оценки совпадения делений шкалы на штанге с делениями нониуса, расположенного на рамке штангенциркуля. Рамка штангенциркуля изготавливается с регулируемым нониусом или моноблоком.
Принцип действия штангенциркулей с цифровым отсчетным устройством основан на измерении линейных размеров с выводом показаний на жидкокристаллический (ЖК) экран цифрового отсчетного устройства. Отсчет размеров производится непосредственно считыванием показаний на ЖК экране цифрового отсчетного устройства, расположенного на рамке штангенциркуля. Также на рамке находятся кнопки включения/выключения штангенциркуля (OFF/ON), установки нуля (ZERO) и выбора режима единиц измерений мм/дюйм (mm/inch) и др. Питание штангенциркулей осуществляется от встроенного источника питания.
Штанга штангенциркулей с цифровым отсчетным устройством может быть как оцифрованной, так и не иметь числовой оцифровки.
Штангенциркули с отсчетом по нониусу изготавливаются следующих моделей:

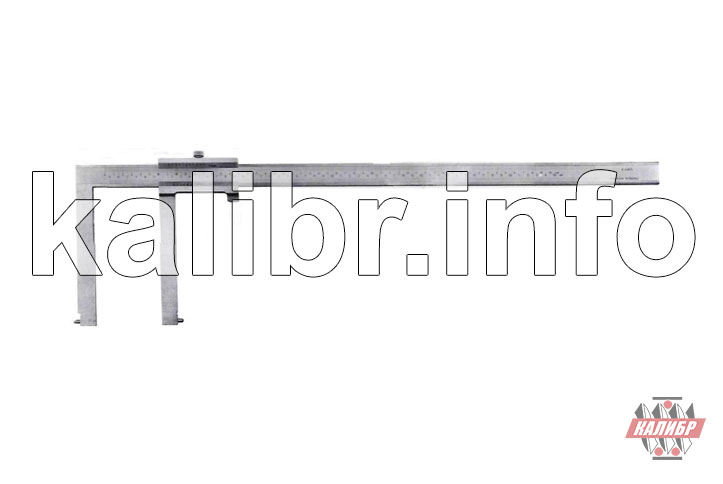

- ШЦСК-4 – односторонние с цилиндрическими измерительными поверхностями для измерений внутренних канавок и пазов;
- ШЦСК-5 – односторонние с отсчетом по нониусу с плоскими измерительными губками для измерений наружных канавок и пазов;
- ШЦСА-2 – односторонние с точечными губками для измерений внутренних размеров;

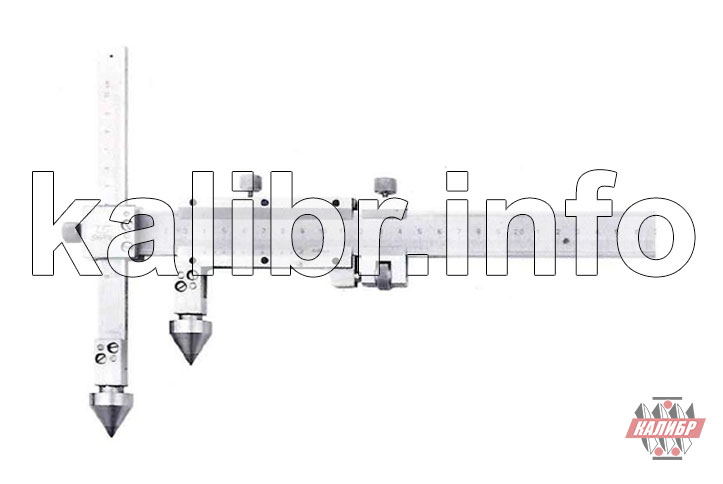

- ШЦСЦ-2 – односторонние с коническими измерительными поверхностями и регулируемой перпендикулярно штанге губкой для измерений расстояний между центрами отверстий диаметром не более 20 мм;
- ШЦСВК – двусторонние с губками для измерений внутренних канавок и пазов деталей;
Штангенциркули с цифровым отсчетным устройством изготавливаются следующих моделей:

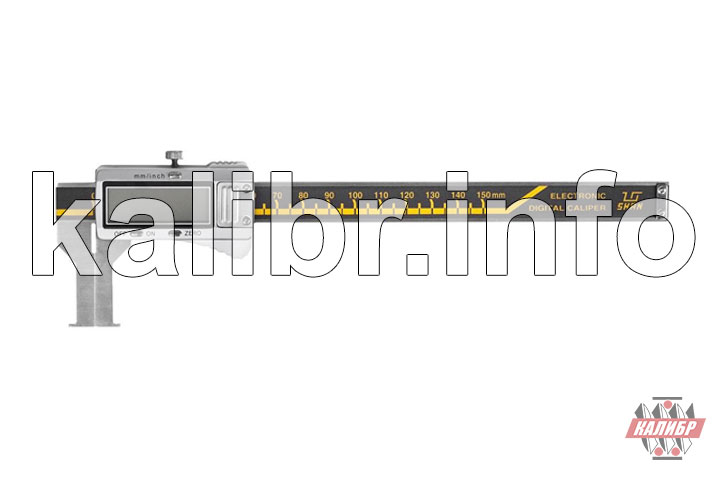

- ШЦЦСК-1 – односторонние с радиусными измерительными губками для измерений внутренних канавок и пазов;
- ШЦЦСК-4 – односторонние с цилиндрическими измерительными губками для измерений внутренних канавок и пазов;
- ШЦЦСК-5 – односторонние с плоскими измерительными губками для измерений наружных канавок и пазов;
- ШЦЦСК-6 – односторонние с цилиндрическими измерительными губками для измерений наружных канавок и пазов;
- ШЦЦСЛ – односторонние с лезвийными измерительными губками для внутренних измерений;
- ШЦЦСП – двусторонние для измерений наружных и внутренних размеров с регулируемой перпендикулярно штанге губкой;
- ШЦЦСР – двусторонние с глубиномером с острозаточенными губками для измерений наружных и внутренних размеров, а также проведения разметочных работ;
- ШЦЦСМ – односторонние с малыми измерительными губками для измерений внутренних размеров;
- ШЦЦСТ – односторонние с глубиномером, с губками для измерений толщины стенок труб диаметром от 4 мм;
- ШЦЦСС – односторонние со сменными измерительными наконечниками для измерений внутренних и наружных канавок и пазов, а также расстояний между центрами отверстий;
- ШЦЦСЦ-1 – односторонние с цилиндрическими измерительными поверхностями для измерений расстояний между центрами отверстий;
- ШЦЦСЦ-2 – односторонние с коническими измерительными поверхностями и регулируемой перпендикулярно штанге губкой для измерений расстояний между центрами отверстий диаметром не более 20 мм;
- ШЦЦСА-3 – односторонние с губками для измерений тормозных барабанов автомобилей;
- ШЦЦСА-1 – односторонние с глубиномером, с губками для измерений толщины тормозных дисков.
Технические характеристики:
| Модель штанген- циркуля |
Диапазон измерений, мм |
Значение отсчета по нониусу (шаг дискретности), мм |
Вылет измерительных
губок, мм, не более |
Пределы допускаемой абсолютной
погрешности*, мм |
| нижних |
верхних |
| ШЦСК-4 |
от 40 до 340 |
0,02 |
105 |
- |
±0,04 |
| от 50 до 550 |
0,02 |
150 |
- |
±0,06 |
| от 60 до 650 |
0,02 |
150 |
- |
±0,08 |
| ШЦСК-5 |
от 0 до 150 |
0,02 |
50 |
- |
±0,04 |
| от 0 до 150 |
0,02 |
60 |
- |
±0,05 |
| от 0 до 150 |
0,02 |
70 |
- |
±0,05 |
| от 0 до 200 |
0,02 |
50 |
- |
±0,05 |
| от 0 до 200 |
0,02 |
60 |
- |
±0,06 |
| от 0 до 200 |
0,02 |
70 |
- |
±0,06 |
| от 0 до 300 |
0,02 |
70 |
- |
±0,06 |
| от 0 до 300 |
0,02 |
100 |
- |
±0,07 |
| от 0 до 300 |
0,02 |
150 |
- |
±0,08 |
| от 0 до 500 |
0,02 |
70 |
- |
±0,08 |
| от 0 до 500 |
0,02 |
100 |
- |
±0,08 |
| от 0 до 500 |
0,02 |
150 |
- |
±0,10 |
| ШЦСА-2 |
от 40 до 340 |
0,02 |
105 |
- |
±0,03 |
| от 50 до 550 |
0,02 |
150 |
- |
±0,03 |
| ШЦСЦ-2 |
от 20 до 150 |
0,02 |
175 |
- |
±0,12 |
| от 20 до 200 |
0,02 |
175 |
- |
±0,14 |
| от 20 до 300 |
0,02 |
175 |
- |
±0,16 |
| от 20 до 500 |
0,02 |
175 |
- |
±0,18 |
| от 20 до 1000 |
0,02 |
300 |
- |
±0,20 |
| ШЦСВК |
от 9 до 150 |
0,02 |
70 |
30 |
±0,03 |
| от 9 до 150 |
0,05 |
70 |
30 |
±0,05 |
| от 9 до 200 |
0,02 |
70 |
30 |
±0,03 |
| от 9 до 200 |
0,05 |
70 |
30 |
±0,05 |
| от 9 до 250 |
0,02 |
70 |
30 |
±0,04 |
| от 9 до 250 |
0,05 |
70 |
30 |
±0,05 |
| от 9 до 300 |
0,02 |
70 |
30 |
±0,04 |
| от 9 до 300 |
0,05 |
70 |
30 |
±0,05 |
| ШЦЦСК-1 |
от 20 до 170 |
0,01 |
40 |
- |
±0,04 |
| от 25 до 225 |
0,01 |
50 |
- |
±0,05 |
| от 30 до 330 |
0,01 |
60 |
- |
±0,06 |
| от 35 до 185 |
0,01 |
70 |
- |
±0,05 |
| от 40 до 240 |
0,01 |
80 |
- |
±0,06 |
| от 50 до 350 |
0,01 |
90 |
- |
±0,07 |
| ШЦЦСК-4 |
от 24 до 150 |
0,01 |
30 |
- |
±0,04 |
| от 25 до 200 |
0,01 |
40 |
- |
±0,05 |
| от 30 до 300 |
0,01 |
50 |
- |
±0,06 |
| от 40 до 500 |
0,01 |
90 |
- |
±0,08 |
| от 50 до 150 |
0,01 |
90 |
- |
±0,05 |
| от 60 до 200 |
0,01 |
100 |
- |
±0,06 |
| от 60 до 300 |
0,01 |
110 |
- |
±0,07 |
| от 80 до 500 |
0,01 |
150 |
- |
±0,09 |
| ШЦЦСК-5 |
от 0 до 150 |
0,01 |
40 |
- |
±0,04 |
| от 0 до 200 |
0,01 |
50 |
- |
±0,05 |
| от 0 до 300 |
0,01 |
60 |
- |
±0,06 |
| от 0 до 150 |
0,01 |
70 |
- |
±0,05 |
| от 0 до 200 |
0,01 |
80 |
- |
±0,06 |
| от 0 до 300 |
0,01 |
90 |
- |
±0,07 |
| ШЦЦСК-6 |
от 0 до 150 |
0,01 |
40 |
- |
±0,04 |
| от 0 до 200 |
0,01 |
50 |
- |
±0,05 |
| от 0 до 300 |
0,01 |
60 |
- |
±0,08 |
| от 0 до 500 |
0,01 |
100 |
- |
±0,08 |
| от 0 до 150 |
0,01 |
100 |
- |
±0,08 |
| от 0 до 200 |
0,01 |
110 |
- |
±0,09 |
| от 0 до 300 |
0,01 |
150 |
- |
±0,12 |
| от 0 до 500 |
0,01 |
150 |
- |
±0,12 |
| ШЦЦСЛ |
от 15 до 150 |
0,01 |
60 |
- |
±0,08 |
| от 18 до 200 |
0,01 |
75 |
- |
±0,10 |
| от 20 до 300 |
0,01 |
90 |
- |
±0,13 |
| от 22 до 500 |
0,01 |
150 |
- |
±0,15 |
| ШЦЦСП |
от 0 до 150 |
0,01 |
85 |
85 |
±0,04 |
| от 0 до 200 |
0,01 |
95 |
95 |
±0,05 |
| от 0 до 300 |
0,01 |
105 |
105 |
±0,06 |
| от 0 до 500 |
0,01 |
150 |
150 |
±0,07 |
| ШЦЦСР |
от 0 до 150 |
0,01 |
40 |
20 |
±0,03 |
| от 0 до 200 |
0,01 |
50 |
20 |
±0,03 |
| от 0 до 250 |
0,01 |
50 |
20 |
±0,03 |
| от 0 до 300 |
0,01 |
60 |
20 |
±0,04 |
| ШЦЦСМ |
от 3 до 150 |
0,01 |
5 |
- |
±0,03 |
| от 3 до 200 |
0,01 |
5 |
- |
±0,03 |
| от 3 до 300 |
0,01 |
5 |
- |
±0,04 |
| ШЦЦСТ |
от 0 до 150 |
0,01 |
30 |
- |
±0,03 |
| от 0 до 200 |
0,01 |
40 |
- |
±0,03 |
| от 0 до 300 |
0,01 |
50 |
- |
±0,04 |
| ШЦЦСС |
от 0 до 150 |
0,01 |
40 |
- |
±0,05** |
| от 0 до 200 |
0,01 |
50 |
- |
±0,06** |
| от 0 до 300 |
0,01 |
60 |
- |
±0,07** |
| ШЦЦСЦ-1 |
от 5 до 150 |
0,01 |
45 |
- |
±0,05 |
| от 5 до 200 |
0,01 |
50 |
- |
±0,05 |
| ШЦЦСЦ-2 |
от 20 до 150 |
0,01 |
175 |
- |
±0,12 |
| от 20 до 200 |
0,01 |
175 |
- |
±0,14 |
| от 20 до 300 |
0,01 |
175 |
- |
±0,16 |
| от 20 до 500 |
0,01 |
175 |
- |
±0,18 |
| от 20 до 1000 |
0,01 |
300 |
- |
±0,20 |
| ШЦЦСА-3 |
от 20 до 400 |
0,01 |
60 |
- |
±0,06 |
| от 20 до 500 |
0,01 |
70 |
- |
±0,07 |
| от 20 до 600 |
0,01 |
80 |
- |
±0,08 |
| ШЦЦСА-1 |
от 0 до 100 |
0,01 |
75 |
- |
±0,03 |
| от 0 до 150 |
0,01 |
95 |
- |
±0,04 |
Примечание:
* - при температуре окружающего воздуха от плюс 15 до плюс 25 ºС и относительной влажности не более 80 %.
** - при использовании любой пары вставок из комплекта поставки.
По вопросам приобретения продукции обращайтесь в отдел продаж
по телефону +7 (351) 734-96-34 и на электронную почту fax@kalibr.info
|
