Штангенглубиномеры INSIZE Госповерка

Штангенглубиномеры INSIZE предназначены для измерений глубины ступенчатых поверхностей отверстий, выемок, выступов, пазов, толщины выступов и ширины канавок.

Номер в Госреестре: 94248-24

Цена: по запросу

Оставить заявку

Принцип действия основан на измерении величины продольного перемещения подвижной рамки при измерении глубины, расположенной между измерительными поверхностями рамки и штанги.

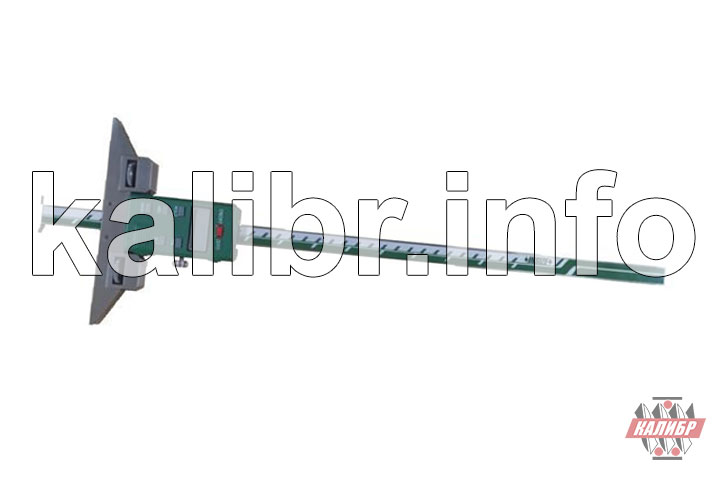

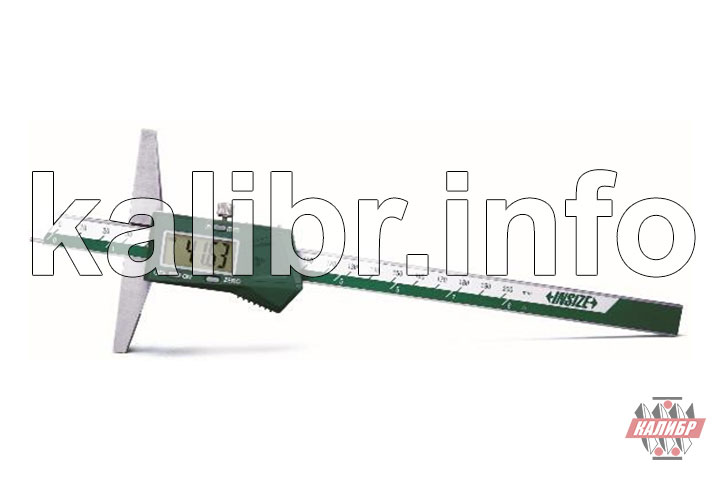

Штангенглубиномеры с цифровым отсчетным устройством (варианты исполнения цифрового отсчетного устройства представлены на рисунке 24) изготавливаются в следующих модификациях:

• 1141, 1147, 1149, 1440, 1541, 1542, 1543 - с измерительной поверхностью рамки в виде плоской прямоугольной поверхности основания и измерительной поверхностью штанги в виде плоского выступа;
• 1143, 1145 - с измерительной поверхностью рамки в виде плоской прямоугольной поверхности основания и измерительной поверхностью штанги в виде продольного выступа;
• 1142 - с измерительной поверхностью рамки в виде плоской прямоугольной поверхности основания и измерительной поверхностью штанги в виде поперечного выступа;
• 1144, 1540 - с измерительной поверхностью рамки в виде плоской прямоугольной поверхности основания и измерительной поверхностью штанги в виде двойного поперечного выступа;
• 1140 - с измерительной поверхностью рамки в виде продольного выступа и измерительной поверхностью штанги в виде плоской прямоугольной поверхности основания;
• 1148 – со сменными наконечниками, с измерительной поверхностью рамки в виде продольного или поперечного выступа (в зависимости от выбора сменного наконечника) и измерительной поверхностью штанги в виде плоской прямоугольной поверхности основания;

Штангенглубиномеры с отсчетом по нониусу изготавливаются в следующих модификациях:

• 1240, 1247, 1249 - с измерительной поверхностью рамки в виде плоской прямоугольной поверхности основания и измерительной поверхностью штанги в виде плоского выступа;
• 1244 - с измерительной поверхностью рамки в виде плоской прямоугольной поверхности основания и измерительной поверхностью штанги в виде продольного выступа;
• 1243, 1248 - с измерительной поверхностью рамки в виде плоской прямоугольной поверхности основания и измерительной поверхностью штанги в виде поперечного выступа;

Штангенглубиномеры с отсчетом по круговой шкале изготавливаются в следующих модификациях:

• 1340 - с измерительной поверхностью рамки в виде плоской прямоугольной поверхности основания и измерительной поверхностью штанги в виде плоского выступа;
• 1341 - с измерительной поверхностью рамки в виде продольного выступа и измерительной поверхностью штанги в виде плоской прямоугольной поверхности основания. Штангенглубиномеры модификаций 1140, 1141, 1142, 1143, 1144, 1145, 1147, 1148,

1149, 1440, 1540, 1541, 1542, 1543 состоят из следующих элементов: штанги, рамки с цифровым отсчетным устройством в виде жидкокристаллического дисплея, которая перемещается вдоль штанги, источника питания, устройства для зажима рамки и основания, являющегося частью рамки (модификации 1141, 1142, 1143, 1144, 1145, 1147, 1149, 1440, 1540 ,1541, 1542, 1543) или штанги (модификации 1140, 1148). Цвета корпуса цифрового отсчетного устройства и кнопок управления могут быть изменены изготовителем и не влияют на метрологические характеристики.

Штангенглубиномеры модификации 1148 оснащены тремя сменными наконечниками: один с поперечным выступом и два с продольным выступом (с плоской и сферической измерительными поверхностями).

Штангенглубиномеры модификаций 1240, 1243, 1244, 1247, 1248, 1249 состоят из следующих элементов: штанги, на которой нанесена миллиметровая шкала, рамки с нониусом, которая перемещается вдоль штанги, устройства для зажима рамки (кроме модификации 1244), приводного ролика (кроме модификации 1244), рамки микроподачи (модификация 1249), основания, являющегося частью рамки.

Штангенглубиномеры модификаций 1340, 1341 состоят из следующих элементов: штанги, на которую нанесена миллиметровая шкала, круговой шкалы, встроенной в рамку, устройства для зажима рамки, приводного ролика (модификация 1341) и основания, являющегося частью рамки (модификация 1340) или штанги (модификация 1341). Круговая шкала вращается посредством подвижного ободка и блокируется стопорным винтом.

Модификации делятся на исполнения, отличающиеся диапазоном измерения, длиной, плоскостностью измерительной поверхностью рамки и штанги, пределами допускаемой абсолютной погрешности.
