Призмы правильные многогранные ППМ Госповерка

Призмы правильные многогранные ППМ предназначены для регулирования и настройки угломерных приборов, для непосредственного измерения углов промышленных изделий и применения в качестве рабочих эталонов единицы плоского угла при передаче единицы плоского угла в соответствии с «Государственной поверочной схемой для средств измерений плоского угла», утвержденной приказом Росстандарта от 26 ноября 2018 г. № 2482, для поверки, калибровки средств измерений и аттестации эталонов единицы плоского угла.

Номер в Госреестре: 95697-25

Цена: по запросу

Оставить заявку

Скачать Описание типа №95697-25
Скачать ГОСТ 2875-88
Скачать МП-27/007-2023



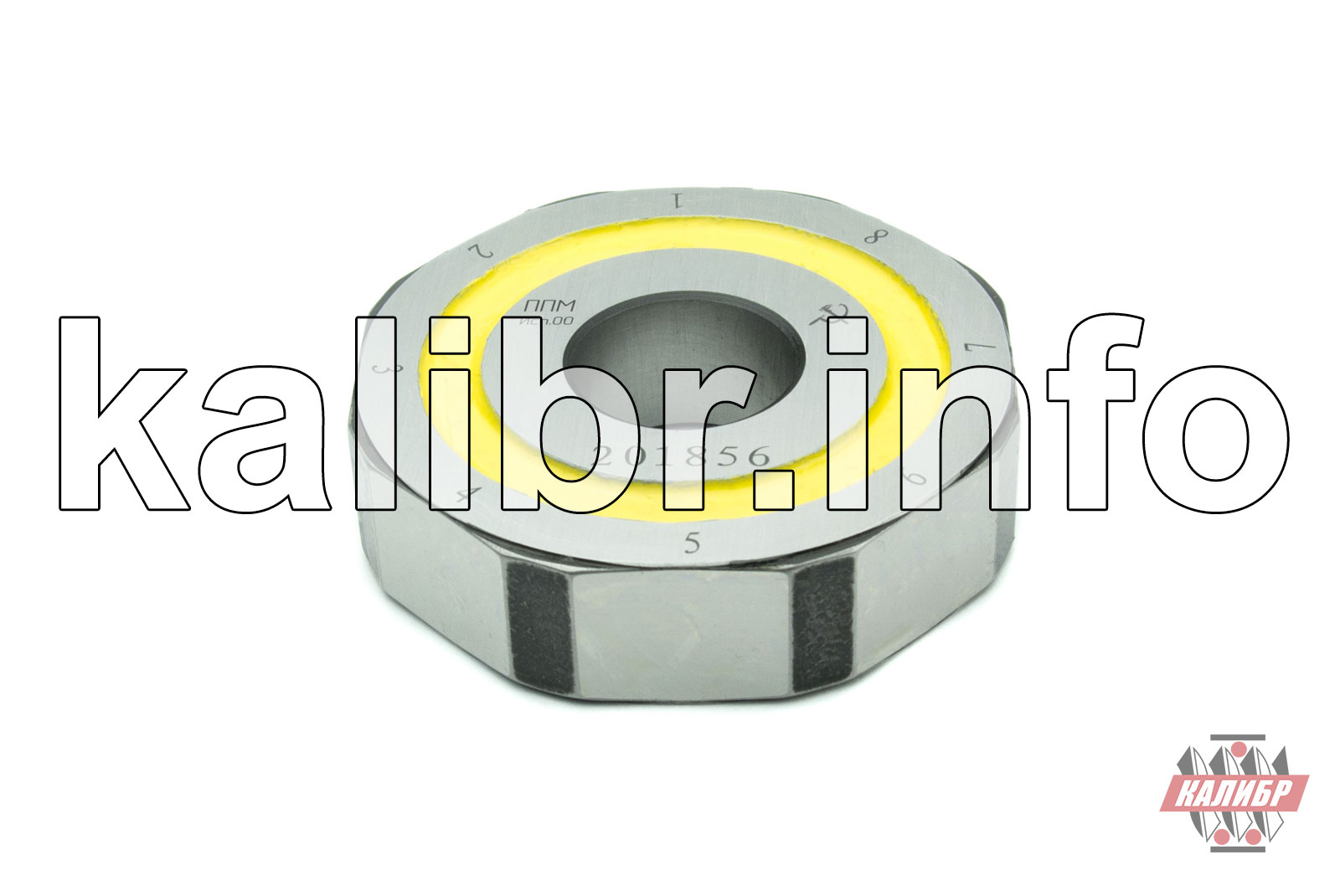

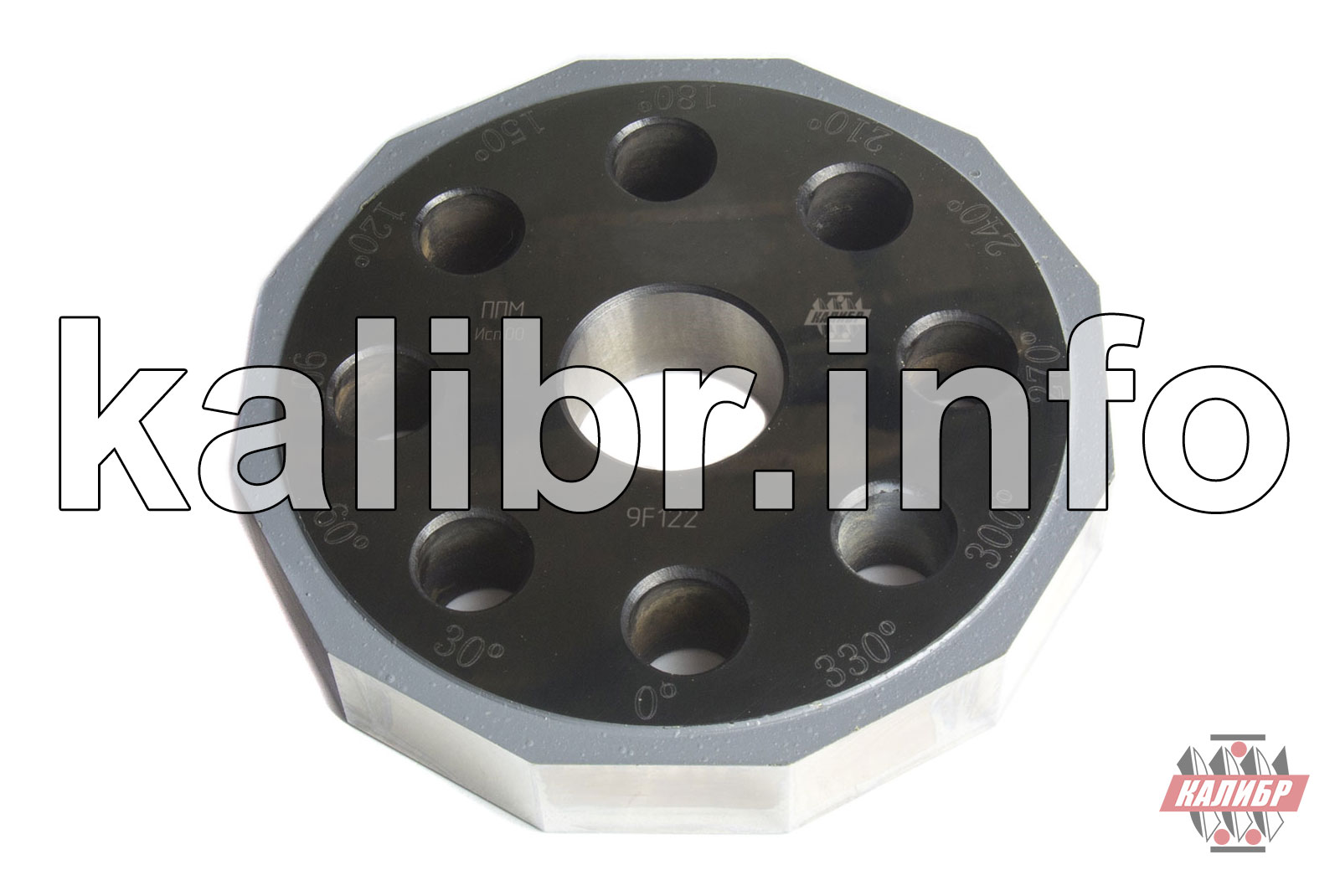

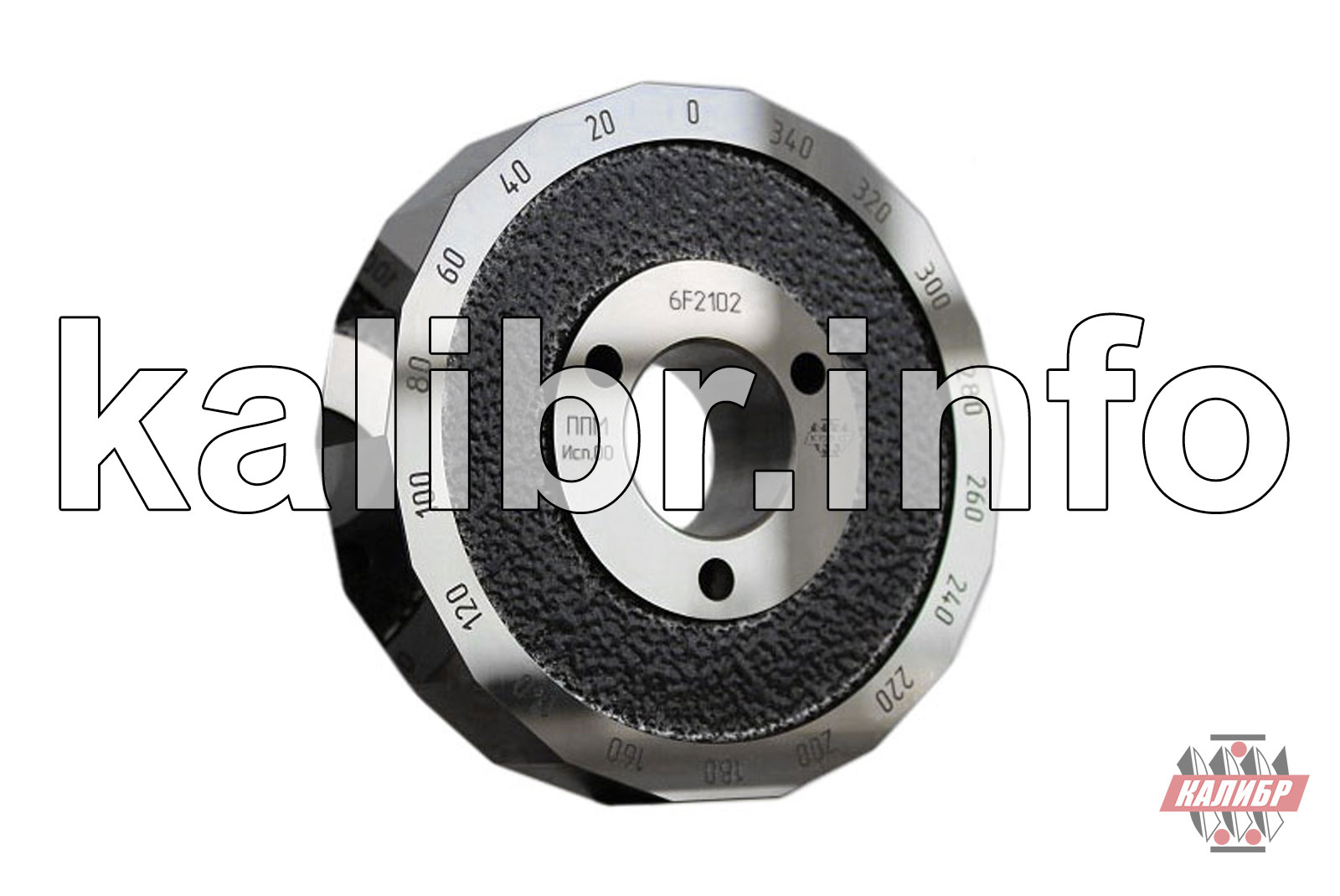

Призмы ППМ представляют собой многозначные угловые меры, в основании которых лежит правильный многогранник, имеющий форму прямой призмы с различным числом боковых граней, которые являются измерительными поверхностями, попарно образующие рабочие углы.

Принцип действия призм заключается в передаче единицы плоского угла рабочим средствам измерений углов.

Призмы выполнены из цельных заготовок стали марки ШХ-15 или легированной инструментальной стали, путем механической обработки с последующей доводкой ее основных геометрических параметров.

Призмы представляют собой многозначные угловые меры, в основании которых лежит правильный многогранник, имеющий форму прямой призмы с различным числом боковых граней: 4, 6, 8, 9, 10, 12, 15, 16, 17, 18, 19, 20, 23, 24, 28, 32, 36, 40, 45, 72, которые являются измерительными поверхностями, попарно образующие рабочие углы.

Рабочие углы призм заданы между перпендикулярами к измерительными поверхностям призм в плоскостях измерения.

Призмы изготавливаются в пяти исполнениях: 00, 0, 1, 2, 3, отличающихся между собой допускаемым отклонением рабочих углов от номинального значения, допускаемым отклонением от плоскостности измерительных поверхностей призмы и пределами допускаемого отклонения от перпендикулярности измерительных поверхностей к базовой поверхности призмы.

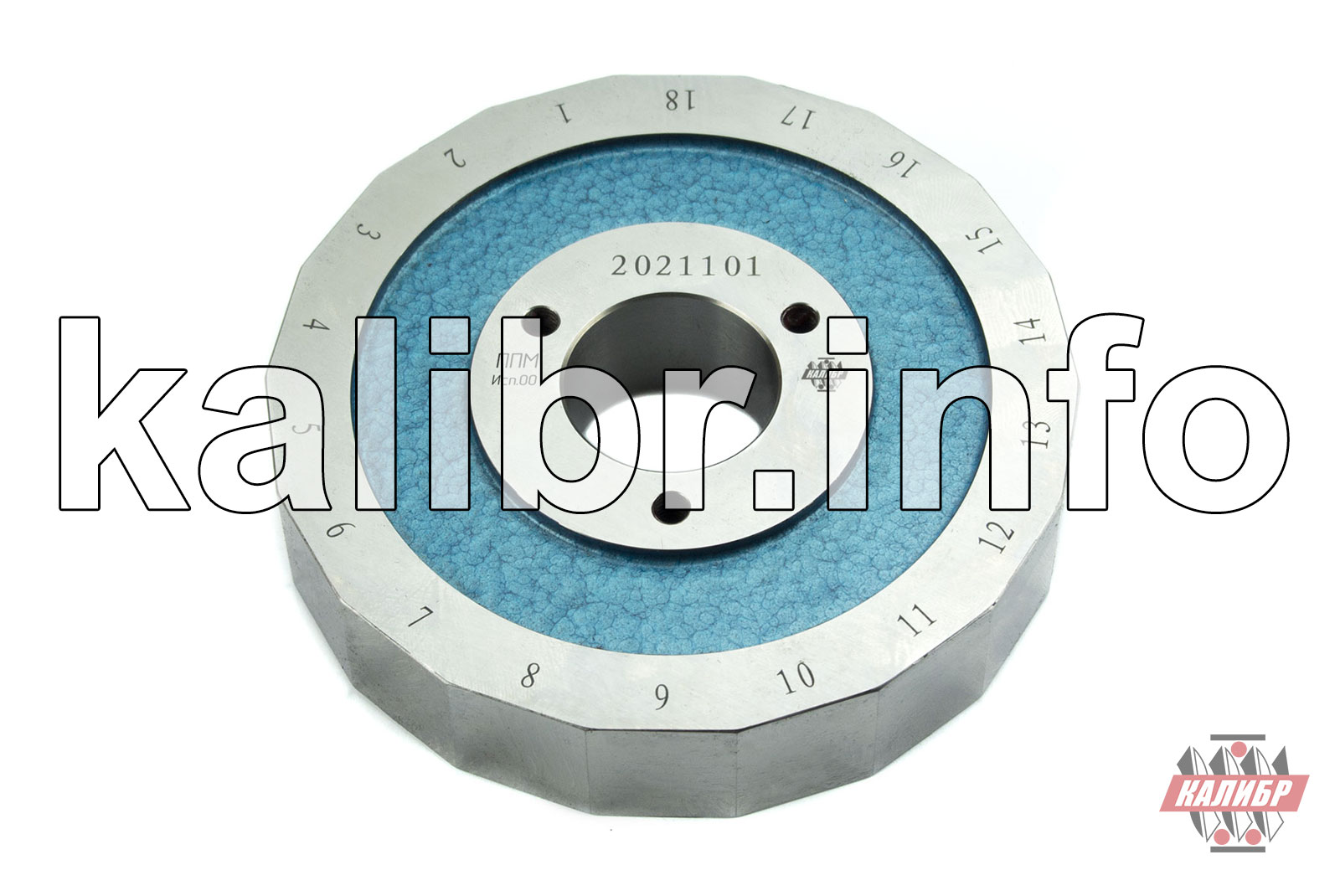

На верхних поверхностях призм нанесены порядковые номера граней или номинальные значения углов в градусах от первой грани в направлении, противоположном ходу часовой стрелки.

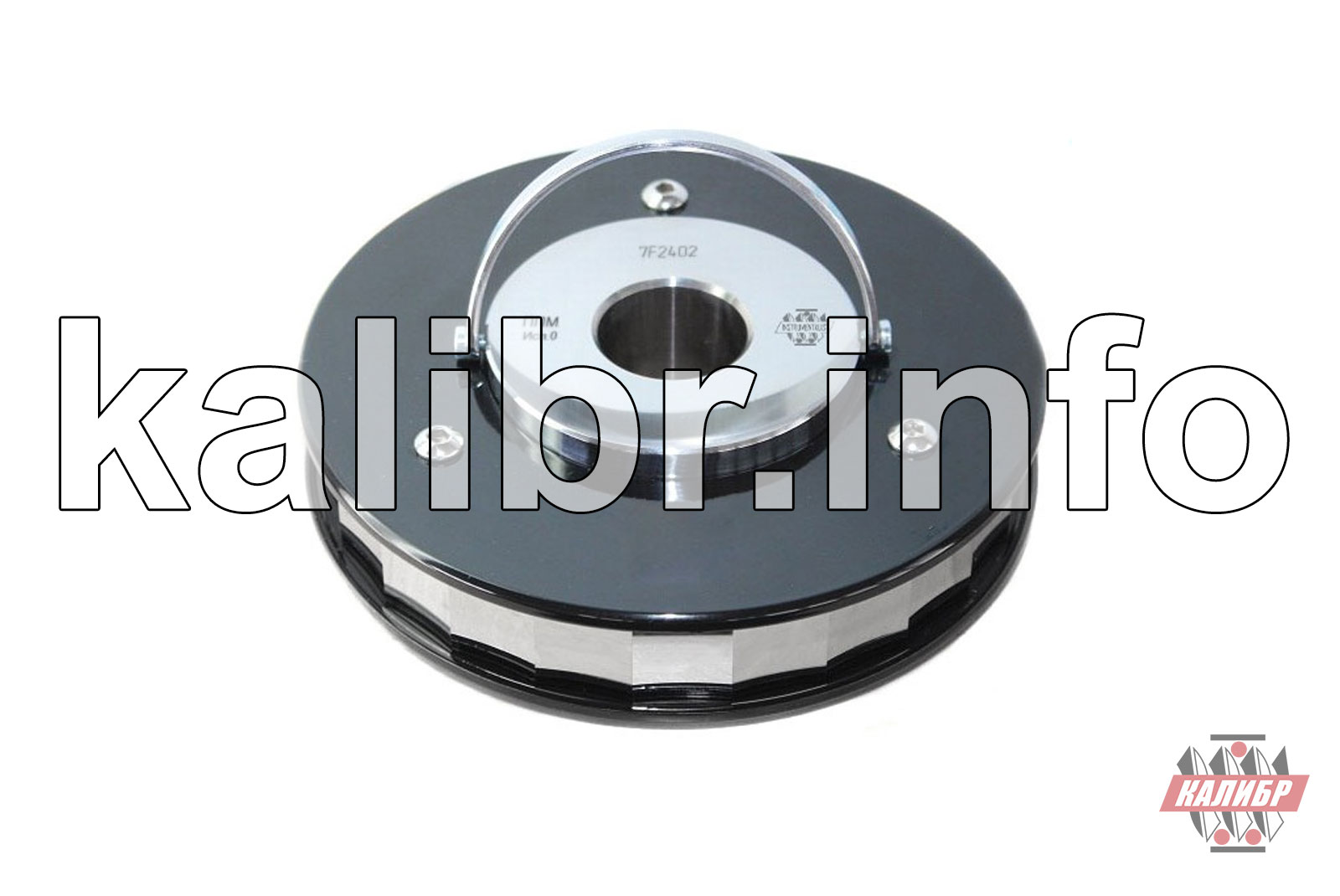

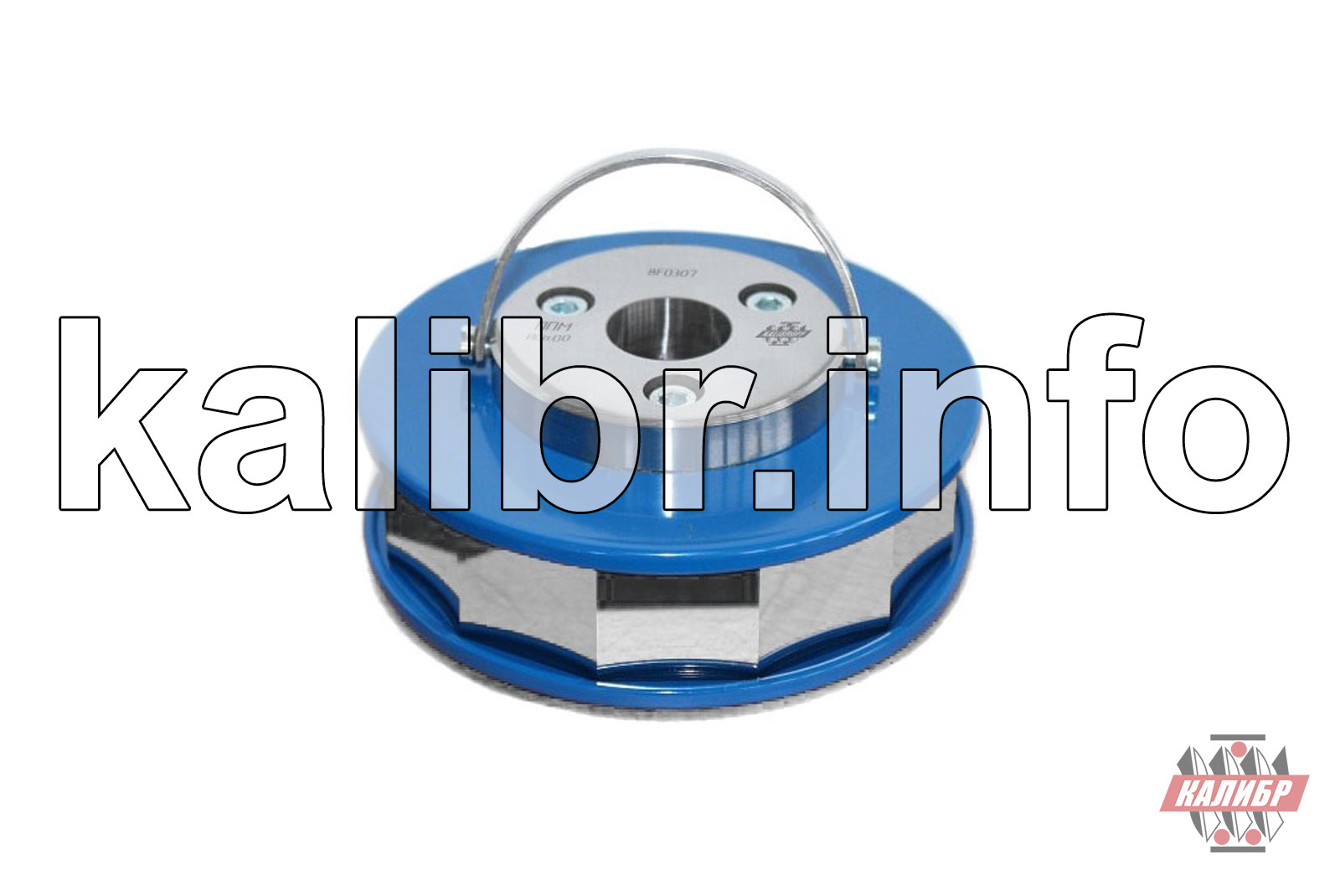

По заказу Потребителя призмы поставляются с защитной оправой, предохраняющей от механических повреждений и соприкосновения поверхностей призмы с руками во время транспортировки. Защитная оправа может быть с ручкой для переноса или без нее. При работе с призмой – оправа снимается. Конструкция прозрачной оправы позволяет работать с призмой, не снимая ее.



Призмы и оправы являются ремонтнопригодными и восстанавливаемыми изделиями.

Поверка многогранных призм осуществляется согласно МП-27/007-2023 "Призмы правильные многогранные ППМ. Методика поверки"

Призмы правильные многогранные ППМ производства ЮУИЗ "КАЛИБР" внесены в Государственный реестр средств измерений рег. № 95697-25 согласно приказу Федерального агентства по техническому регулированию и метрологии № 1180 от 16.06.2025 г. "Об утверждении типов средств измерений".

Технические характеристики:

Наименование характеристики	Значение характеристики
Исполнение	00	0	1	2	3
Диапазон измерений углов	от 0° до 360°
Доверительные границы абсолютных погрешностей при доверительной вероятности 0,99	±0,3"		±1,0"	±3,0"	±6,0"
Пределы допускаемого отклонения рабочих углов от номинального значения	±2,5"	±5"	±8"	±15"	±20"
Допускаемое отклонение от плоскостности измерительных поверхностей призмы, мкм, не более	0,04	0,05	0,07	0,10	0,15
Пределы допускаемого отклонения от перпендикулярности измерительных поверхностей к базовой поверхности призмы	±10"	±15"	±20"	±30"	±40"



Призмы правильные многогранные с количеством измерительных поверхностей (боковых граней)	Номинальные значения рабочих углов
4	90° 00' 00,0"
6	60° 00' 00,0"
8	45° 00' 00,0"
9	40° 00' 00,0"
10	36° 00' 00,0"
12	30° 00' 00,0"
15	24° 00' 00,0"
16	22° 30' 00,0"
17	21° 10' 35,3"
18	20° 00' 00,0"
19	18° 56' 50,5"
20	18° 00' 00,0"
23	15° 39' 07,8"
24	15° 00' 00,0"
28	12° 51' 25,7"
32	11° 15' 00,0"
36	10° 00' 00,0"
40	9° 00' 00,0"
45	8° 00' 00,0"
72	5° 00' 00,0"



Наименование характеристики	Значение характеристики
Количество измерительных поверхностей (боковых граней)	4	6	8	9	10	12	15	16	17	18	19	20	23	24	28	32	36	40	45	72
Масса призм, кг, не более	1					2	3	5					6						14	19
Диаметр призм, мм, не более	100					150	150	200					250						300	400
Высота призм, мм, не более	45
Диаметр центрального отверстия, мм, не более	50Н7
Средний срок службы, лет, не менее	10
